電路分析：

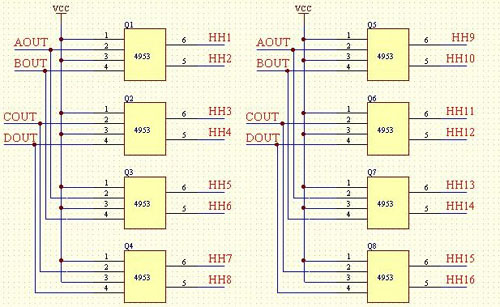

　　1、 這個電路是行選擇電路，作用在于選中并驅動相應的行。4953芯片起到放大的作用。

　　2、 該電路為1/4掃描電路。可以看出，從HC245芯片出來的A、B、C、D信號沒有經3-8譯碼器直接連接到4953芯片，說明整個電路沒有3-8譯碼器，該電路使用A、B、C、D共4根信號線做行選擇。當A信號有效時，會選中4行。同理可得B、C、D信號有效時，都會選中4行。掃描4次完成一個周期，因此為1/4掃描。換一個角度去理解該電路的掃描方式，電路總共控制16行，共用了4根信號線做選擇，因此4/16=1/4。因此為4掃描電路。

　　3、該電路說明，實現掃描方式工作并不一定要使用3-8譯碼器。也不是像很多資料所說的只要接口定義中有A、B、C、D信號即為16掃描方式。判斷是什么掃描方式，看A、B、C、D信號的同時，還要看有沒有3-8譯碼器。如果有A、B、C信號，1個3-8譯碼器，則為1/8掃描方式。如果有A、B、C、D信號，同時有2個3-8譯碼器，則為1/16掃描。
