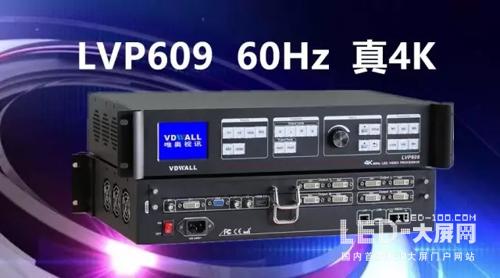

LVP609 4K2K_60Hz LED視頻處理器：目前行業僅有的一款專門針對于小間距大分辨率LED屏的真4K2K_60Hz LED超高清視頻處理器。HDMI2.0單口接收4K2K_60Hz超高清視頻信號，4K2K視頻點對點同步顯示，單機最大帶載高達1600萬像素點，4個“任意”，將LVP609的超強性能淋漓展現。LVP609,與強者為伍，與“視”界較真！
任意輸入
CVBS, VGA,DVI ,HDMI2.0,SDI輸入接口，支持UHD/FHD/HD/SD的任意輸入分辨率
任意切換
各路輸入信號之間完全無縫、淡入淡出切換
4K2K輸入任意顯示區域截取
LVP609的任意輸出端口可以截取4K2K 60Hz輸入圖像的任意大小和位置
輸出任意大小圖像
LVP609的任意輸出端口可以輸出1920x1080分辨率以內的任意大小和位置的圖像

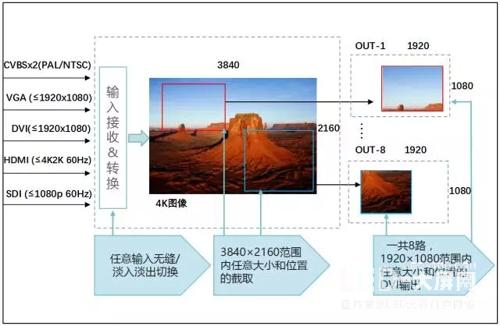

LVP609工作原理圖
LVP609應用方案
4K2K點對點顯示、全屏顯示一鍵切換

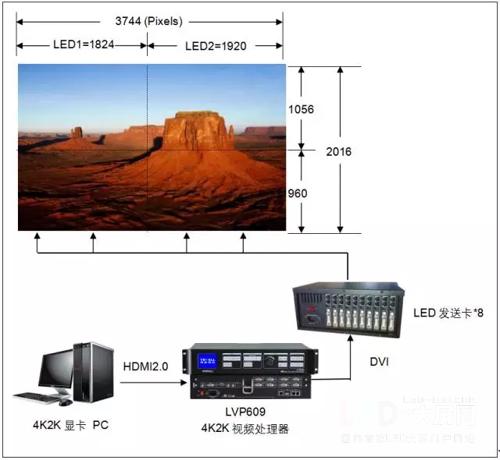

1）系統框圖
2） led顯示屏
led大屏幕像素點陣為3744×2016，分成4塊LED小屏，使用4套發送卡控制，像素點陣分別是：
LED1=1824×1056
LED2=1920×1056
LED3=1824×960
LED4=1920×960
3） 顯示要求
led大屏幕點對點顯示
led大屏幕點對點顯示、全屏顯示一鍵切換

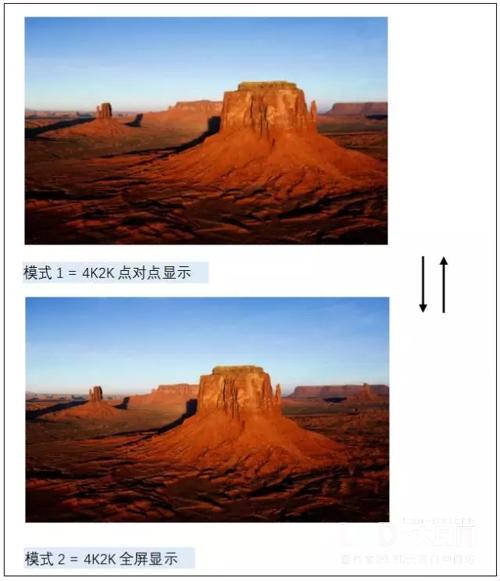

4）顯示效果
5） 顯示特點
4K2K_60HZ單個HDMI2.0接口輸入
4K2K點對點顯示、全屏顯示一鍵切換
6） 典型應用
小間距、超高分辨率led顯示屏，視頻會議、電視多功能廳，租賃，展示展覽等場合
任意格式輸入信號無縫、淡入淡出切換顯示

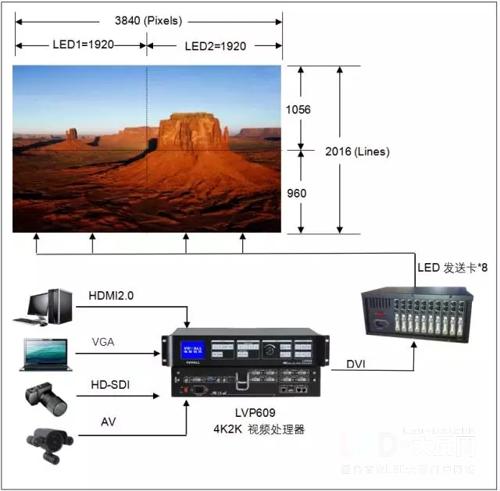

1）系統框圖
2）led顯示屏
led大屏幕像素點陣為3840×2016，分成4塊LED小屏，使用4套發送卡控制，像素點陣分別是：
LED1=1920×1056
LED2=1920×1056
LED3=1920×960
LED4=1920×960
3）顯示要求
4K2K LED屏點對點顯示

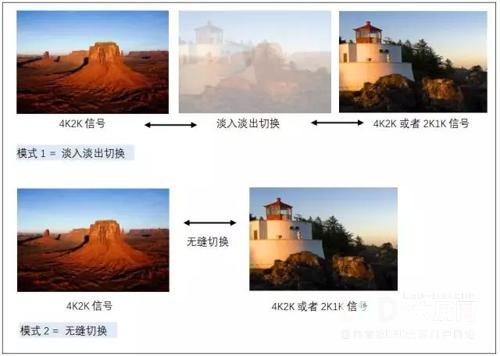

4K2K輸入信號與數字1080P輸入信號及模擬AV輸入信號無縫、淡入淡出切換
4）顯示效果
5）顯示特點
4K2K單個接口輸入
兩個4K2K或者2K1K輸入信號無縫、淡入淡出切換
6）典型應用
小間距、超高分辨率led顯示屏，視頻會議、電視多功能廳，租賃，展示展覽等場合
