每個凌河（LISIC） 的發送卡（Transmitter ）有兩個HDMI 接口如圖1所示：

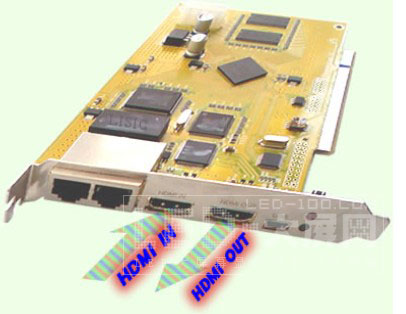

圖1 凌河發送卡
LISIC 系統的發送卡硬件上有兩個HDMI 接口，其中一個為輸入的HDMI 接口，另一個輸出的HDMI接口可以對其它Transmitter 或者M(jìn)onitor 提供視頻級聯。例如：用戶需要利用兩個發送卡來拼接成一個1280*1152 的屏幕�？梢宰屆總�發送卡各帶載1280*596 的面積。利用USB 接口將發送卡連接至PC（需要安裝Adam5000 系統的USB 驅動）。通過SEVC大屏組態軟件用戶就可以進行設置了。具體設置方法如圖2。

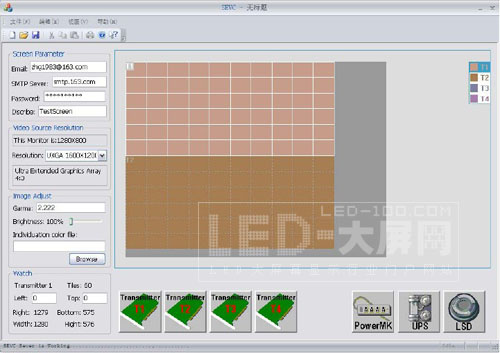

圖2 SEVC大屏組態軟件設置
SEVC 軟件允許用戶同時連接最多四個Transmitter，用戶可以通過Transmitter 上面的開關設置其在軟件中的編號，但注意不要重復。圖中可以看出兩個Transmitter 各帶載60 個箱體（箱體）。T1的左上角坐標設置成了（0，0），而T2 則左上角坐標為（0，576），這樣就實現了兩個Transmitter 的上下拼接。T1 和T2 的設置相同，以T1 為例如圖3。

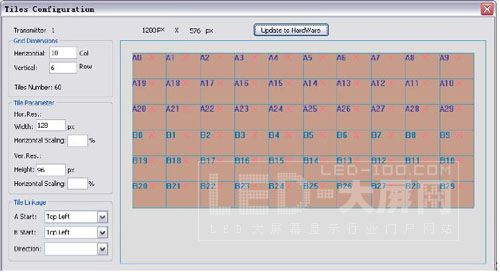

圖3 led顯示屏級聯設置
圖中可以看到，T1 橫向10 個縱向6 個箱體，每個箱體 為128 X 96 點。A0 到A29 為T1 的A 口網線連接的30 個箱體，B0 到B29 位B 口網線連接30 個箱體。
只要分別點擊T1 和T2 中的Update to Hardware 就可以設置參數并保存到Transmitter 的硬件存儲器中了。硬件連接如圖4。以后如果不改變屏幕組態，則無需利用SEVC 重新設置。
圖4 凌河發送卡級聯硬件連接
