一、引言
對于超大分辨率的led顯示屏，我們常常采用LED視頻處理器或專業的LED視頻拼接器進行放大拼接。本文旨在幫助用戶解決放大拼接調試經常遇到的拼縫問題。
二、拼縫及其產生的原因
前面我們介紹了如何計算拼接參數，但是在實際調試中，有時因為LED視頻處理器的DVI輸出和發送卡DVI輸入之間的時鐘相位采樣存在差異等原因，使輸出圖像出現偏移，造成兩個拼接畫面之間出現圖像的斷裂或錯位等問題，這就是我們通常所說的拼縫。如下面幾幅圖片，其中前兩個現象是最常見的。
斷裂(中間出現黑線或亮線)

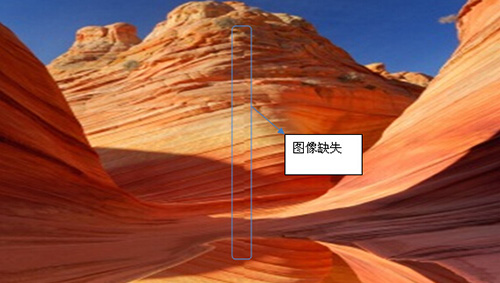

圖像缺失造成的錯位

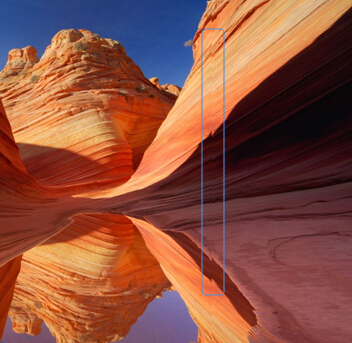

圖像重復造成的錯位
三、解決方法
為了便于理解，我們以實際案例來進行說明。

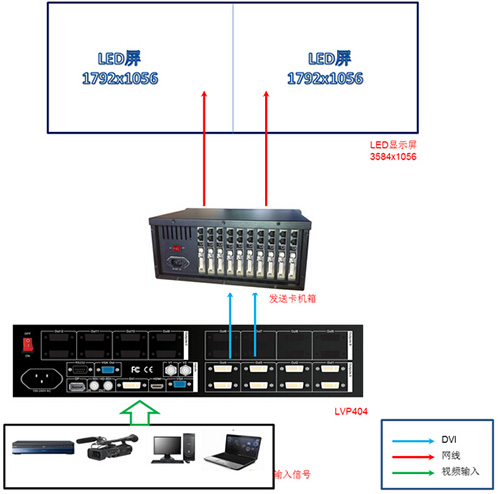

如下圖所示，該方案采用的是LED視頻拼接器，其兩個輸出口將兩塊分辨率為1792x1056的led顯示屏拼接成一塊總分辨率為3584x1056的led顯示屏。

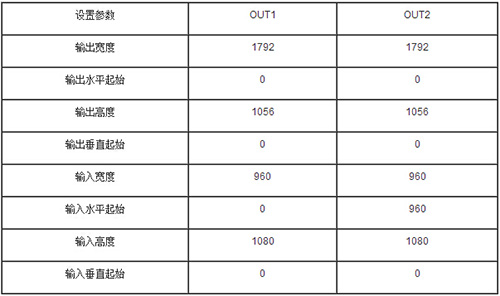

兩個輸出端口參數設置如下：
實際拼接中遇到了圖像斷裂造成畫面顯示不完整的問題，如下圖所示。
解決問題分兩個步驟：
去除圖像斷裂
先觀察圖中的黑線(實際為像素點不亮，也可能是亮線)是在左邊一塊屏還是右邊一塊屏。
如亮線或暗線在右邊一塊屏上，則將對應該屏幕的OUT2的輸出水平起始由0設為負數(如-2)，使右側顯示屏的輸出圖像左移，進而亮線或暗線消失。但圖像左移會造成右側屏幕幾列黑屏，我們可以將OUT2輸出寬度增加(如設為1794)來解決。
如亮線在左邊一塊屏上，則將對應該屏幕的OUT1的輸出寬度增加(如設為1794)，使圖像放大鋪滿左側顯示屏使黑線(或亮線)消失。
依此操作后圖像實際效果如下圖：
解決圖像錯位
去除圖像斷裂后，我們發現兩塊屏幕交界位置會出現圖像缺失，造成畫面不連續的現象。此時，我們可以微調減小OUT2輸入水平起始，這樣OUT2從原始輸入圖像截取的圖像會相應的向左移動，使缺失的圖像重新顯示出來。具體如下：
將OUT2的輸入水平起始從960逐漸減小，則中間缺失的圖像逐漸在屏幕顯示出來。
如輸入水平起始減小過多，則會出現圖像重復顯示的問題，如下圖。此時，我們可以配合適當將OUT1端口的輸出寬度增加，去除重復的圖像，使圖像完成。
實際調試中，OUT2的輸入水平起始和OUT1的輸出寬度微調數值并不是固定的，需要參照實際效果進行調整，最終使圖像連續。
以上為解決圖像的斷裂拼縫的方法，關于圖像缺失或重復造成的拼縫，可以參考以上解決方法的第二步驟。
補充說明：
在實際調試中，我們發現將輸入畫面設為斜線時更能直觀的確認圖像是否拼接完整，提高調試效率。
